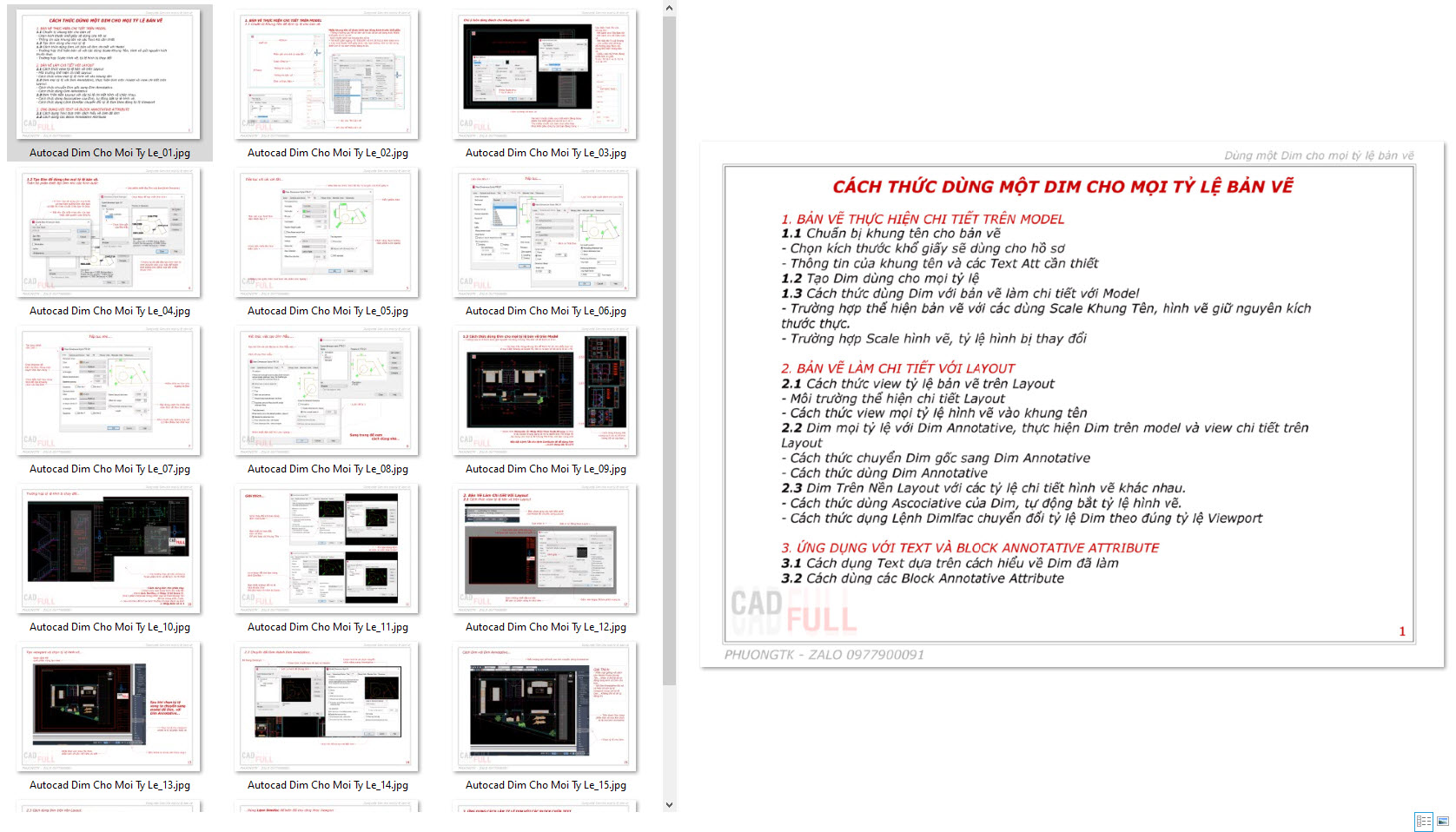

CÁCH THỨC DÙNG MỘT DIM CHO MỌI TỶ LỆ BẢN VẼ
1. BẢN VẼ THỰC HIỆN CHI TIẾT TRÊN MODEL
1.1 Chuẩn bị khung tên cho bản vẽ
- Chọn kích thước khổ giấy sẽ dùng cho hồ sơ
- Thông tin của khung tên và các Text Att cần thiết
1.2 Tạo Dim dùng cho mọi tỷ lệ
1.3 Cách thức dùng Dim với bản vẽ làm chi tiết với Model
- Trường hợp thể hiện bản vẽ với các dùng Scale Khung Tên, hình vẽ giữ nguyên kích thước thực.
- Trường hợp Scale hình vẽ, tỷ lệ hình bị thay đổi
2. BẢN VẼ LÀM CHI TIẾT VỚI LAYOUT
2.1 Cách thức view tỷ lệ bản vẽ trên Layout
- Môi trường thể hiện chi tiết Layout
- Cách thức view mọi tỷ lệ hình vẽ vào khung tên
2.2 Dim mọi tỷ lệ với Dim Annotative, thực hiện Dim trên model và view chi tiết trên Layout
- Cách thức chuyển Dim gốc sang Dim Annotative
- Cách thức dùng Dim Annotative
2.3 Dim Trên Nền Layout với các tỷ lệ chi tiết hình vẽ khác nhau.
- Cách thức dùng Ascociative của Dim, tự động bắt tỷ lệ hình vẽ.
- Cách thức dụng Lệnh Dimlfac chuyển đổi tỷ lệ Dim theo đúng tỷ lệ Viewport
3. ỨNG DỤNG VỚI TEXT VÀ BLOCK ANNOTATIVE ATTRIBUTE
3.1 Cách dụng Text dựa trên cách hiểu về Dim đã làm
3.2 Cách dùng các Block Annotative Attribute
